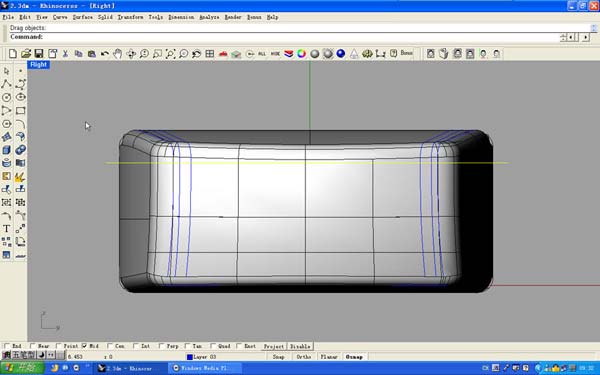

投影之后，手機頂部的投影線太長了，畫一根線，用它來剪切掉多余的部分。
將這根橫線投影到面上,再剪切.
現在用剛才的線剪切曲面.
打開這根曲線的控制點,發現控制點太多,(這根線是投影來的,所以控制點比較多),要進行調節才行.不然,生成的曲面質量會很差.
紅線畫出的工具都可以用來整理曲線,這里我使用紅框圈住的工具將線上多余的點清除掉.
當然,只使用工具是不行的,還要進行手動調節.然后在側視圖把線向上移動一些.(根據實物,這部分的按鍵高出來一點點)
箭頭標識的線也進行同樣的調節,注意紅圈位置,兩根線的高度是不同的.
按照參考圖畫線.后面要用.
使用"邊"切斷工具,注意是對"面"的邊進行切斷,打開捕捉找準切斷的位置.(參考頂視圖).然后再提取邊線.
