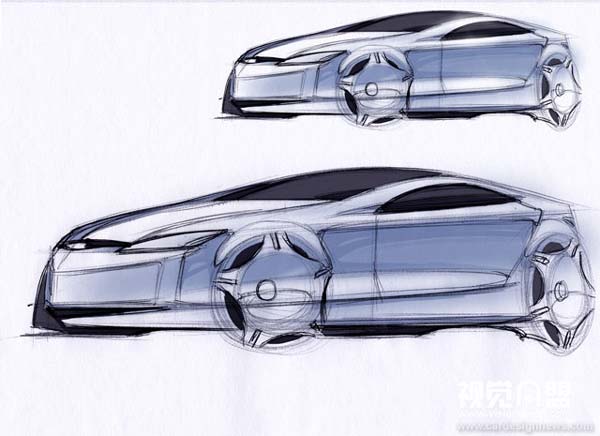

例2：平兩點透視
當你畫側視圖的時候，一定也會想畫出車的前后部，這時就要用到兩點透視法。平兩點透視的convergence lines落在水平線上，并且穿過車的中心。
步驟1：開始同畫側視圖差不多，畫出一條底線和兩個輪子。你可以看到這次后輪是橢圓形的。你想看到的車前部越多，這個橢圓就越瘦。記住要輕輕的畫，因為和畫簡單的側視圖相比，你很有可能要進行調整。
步驟2：
我給車添加了輪廓。這步我輕輕畫出了車的大形和比例。如果這時我想為了改進車的比例而進行調整，例如車輪的位置，這時候我就可以這么做。這步輕輕的畫可以讓你在調整的時候不必?fù)?dān)心會毀了整幅畫。
步驟3：
這里我給車的遠端加上了輪子。設計師常用的一個竅門是夸張遠端前輪的位置，把它放在車的前面。這樣就給強調車身保險杠提供了一個深色背景。這步我繼續輕輕畫出車身部分，需要時隨時進行調整。這里風擋玻璃的底部不再簡單的是平的。實際上從這個角度你可以看到引擎蓋的膨大，因為線條朝著中心線向上延伸，然后消失在另外一側。
步驟4：
當你滿意你的設計和車的比例后就可以開始處理你想要強調的線了。這些線通常表達了車的強烈的造型元素。其它表現車身表面變化的線要畫輕些，因為你可以用顏色和陰影來更好的表達這些。
步驟5：
這是上色前的最后一步，我已經畫好了最終細節，并且又加了一些淺色的線讓面看起來更好。注意車肩的高光是如何從前輪和下面延伸到保險杠角的。
步驟6：
現在可以開始上色了，過程和畫側視圖很相似。我用深灰色的馬克筆畫上了所有車窗。在車窗上用深色，同時在車身上用淺色的原因是這樣使草圖更容易被理解。因為強烈的對比，只要看一眼你就會對車的造型有所感覺。
步驟7：
和畫側視圖相同的方法，你現在可以在車身側面添加反射效果了。我同樣在中心線遠側給所有部分畫上了陰影，這樣有利于強調這些面的弧度和草圖整體的立體感。
步驟8：
就像前面的例子一樣，這步是整個草圖最簡單的部分。用蠟筆沿著車身側面快速畫過。
步驟9：
我用橡皮擦出了車身所有向上的面，包括車輪的輪輻。注意在擦一條表達車身表面柔和變化的線條時，一定要輕輕的，因為銳利的擦痕表達的是車身上的尖角。
步驟10：
最后如果你想的話可以再加一些高光。
