接上：透視與汽車草圖教程（3）平兩點透視
例3：全兩點透視
全兩點透視是3個例子里最難的。所以在動手畫這種草圖之前我通常先在腦子里對設計有個大概的想法。然而學習全兩點透視是很必要的，因?yàn)楹?jiǎn)化視點的草圖無法完全解決車所有的面。在圖中你可以看到用這種透視意味著that all parallel lines running both down the body side and across the front or the rear of the vehicle will converge.這就會比較難弄清楚如何畫草圖。一個比較好的練習方法是從畫簡單的立方體或者長方體的透視開始，然后再在每個角上加上輪子。當你確信自己已經掌握這種方法后，就可以開始加些簡單的東西在立方體上面，使其看起來更像是汽車。這時你就可以忽略立方體，只用輔助線畫草圖了，這對你的草圖和設計很有幫助。

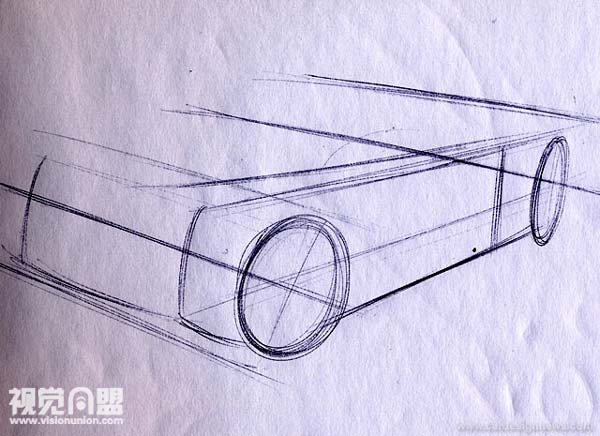

步驟1：
開始我畫了一些簡單的輔助線，表示了平行線的集中。然后我畫出了車輪，你可以發現就像之前說的，橢圓的主軸和車輪軸線成一個恰當?shù)慕嵌�。記住這里輕輕的畫，因?yàn)槟愫苡锌赡苄枰{(diào)整你的橢圓。

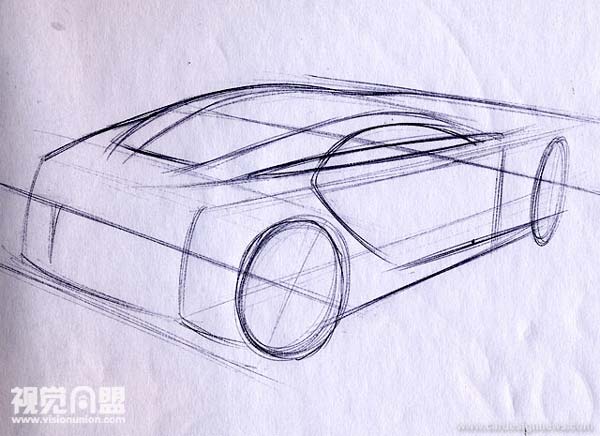

步驟2：
第二步我構建了一個簡單的車側面。在添加細節前先畫出主要的面，這么做通常比較簡單。
步驟3：
這步是畫透視圖里最難的。你必須在車身的遠端畫出你之前在近端畫的東西。有一些畫透視圖的小技巧你可以使用，但是我寧愿先在腦子里大致勾畫出草圖。了解透視的基本法則是很重要的。 From there you should practice sketching using only simple guidelines which will ensure that the sketches remain fast fluid and spontanious.在你的桌上放幾張能夠看到的同樣視角的車照片對于這點是非常有幫助的。從前面的步驟你可以看出我先畫的是主要的面。Also of note is the way the tumblehome (leaning inwards) of the side windows flattens out the far edge of the vehicle.多看真實的車照片會對你畫草圖的感覺有所幫助。

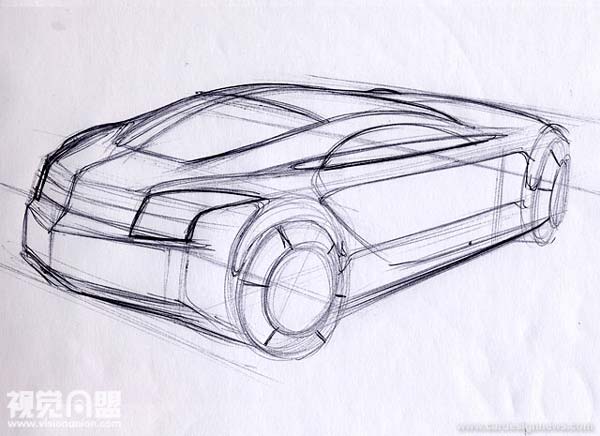

步驟4：當你滿意大形，并且確信主要部位的透視正確之后，就可以加上其他的表面細節。注意車的中心線是如何被用來重點處理表面的。你可以看到我通過把遠側的后燈畫得幾乎要脫離車身來夸張車后部的曲線。

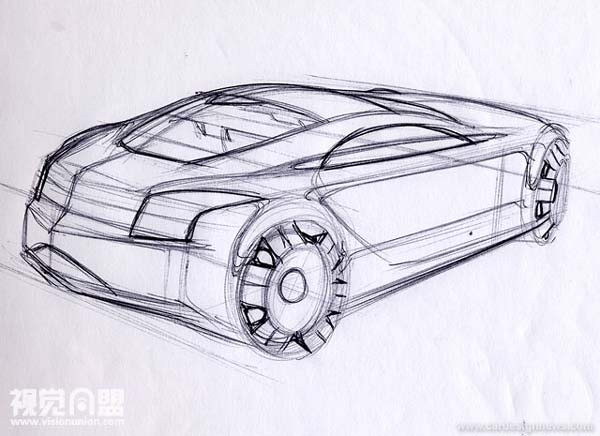

步驟5：
在草圖上畫上一些車內飾和合金輪的細節。不必花太多時間在畫內飾上，因?yàn)槟阈枰龅闹皇谴笾陆榻B一下內部的形狀。
步驟6：
我用兩種顏色的馬克筆給車內部上了陰影。通過利用兩種不同級別的深灰馬克筆，你就可以很精細的刻畫陰影。如果你瞇上眼睛看草圖，你就會看到整個車窗效果，而不是各個獨立的陰影。你給車身上色后也是同樣的效果，這就是為什么你應該為車窗選擇合理的深色，而為車身選擇淺色。

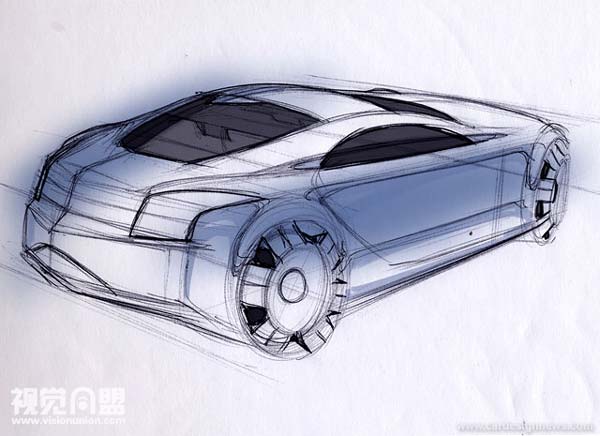

步驟7：
現在開始用淺色的馬克筆給車身上色，注意不要畫復雜了。我同樣在車最遠處的邊緣也畫上了一點馬克筆。You could also try blocking in every surface on the far side of the centre line except the upwards facing ones, 就像平2兩點透視草圖里展示的那樣。
步驟8：
給兩點透視的草圖上陰影的時候很容易就會過度復雜上色工作，因?yàn)槟銜?huì)試圖給每個面都正確的上陰影。我總是在試圖抵制這種誘惑，并且只給兩個主要區域上色。第一個就像側視草圖里那樣貫穿車身側面，第二個是遠端的面。這使亮度的中心貫穿最接近觀察者的面，賦予草圖強烈的立體感。

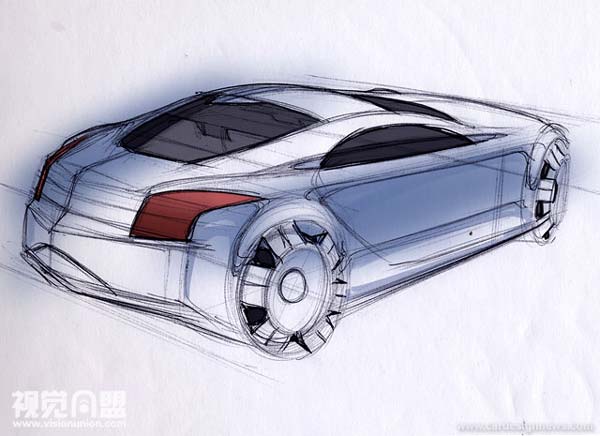

步驟9：
最后兩步既快又簡單。用紅色馬克筆或者鉛筆把后燈畫成紅色，同時像前兩個例子一樣從朝上的面擦蠟筆印。
步驟10：
最后加一點噴筆的高光。
